Grampo Angkat Universal ULC Tipe A untuk Beban Berat

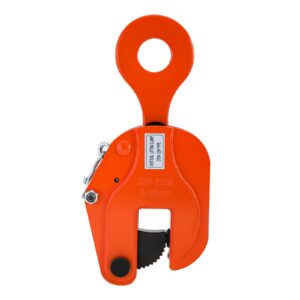

Grampo Angkat Universal Model ULC-A

Nº do Modelo: 1602

Klem pengangkat universal, juga dikenal sebagai klem untuk pelat baja universal, dirancang khusus untuk mengangkat, mengangkut, dan memutar berbagai jenis pelat baja dan struktur secara vertikal, dari posisi mana pun.

Principais Características:

• Cocok untuk mengangkat, mengangkut, dan memutar pelat baja serta struktur, baik secara vertikal maupun horizontal.
• Beban kerja minimum yang diizinkan adalah 10% dari beban kerja maksimum.
• Dilengkapi dengan manik-manik artikulasi untuk pengangkatan, memberikan fleksibilitas dalam berbagai sudut.
• Manilha artikulasi menjamin pengikatan yang aman, bahkan di bawah beban lateral hingga 90°.
• Untuk elevasi di atas 45°, lihat panduan pengurangan beban di bawah ini.
• Dimungkinkan untuk mengangkat pelat baja yang lebih panjang dengan menggunakan tali rantai dua cabang bersama dengan dua klem.
• Dengan cara ini, tidak perlu menggunakan balok pengangkat.
• Klem ini memiliki mekanisme pengaman yang mencegah beban tergelincir saat pengangkatan dan penurunan.
• Klip tetap terkunci dengan aman baik dalam posisi terbuka maupun tertutup.
• Ringan, mudah dirawat, dan konstruksi yang kokoh serta tahan lama.
• Hanya cocok untuk mengangkat pelat baja dengan kekerasan permukaan di bawah 30 Rockwell C (HRC).

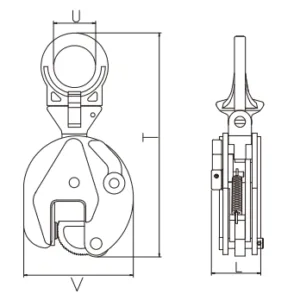

Spesifikasi:

Produtos Relacionados:

• Talha de Corrente Modelo CH-B
• Guincho de Alavanca Manual Model LH-A
• Carro Manual PT-FA
• Polias Diperkuat

Penggunaan Aman Klem Pengangkat:

Pastikan penjepit diposisikan dengan benar dan periksa adanya tanda-tanda keausan atau kerusakan. Ikuti pedoman Batas Beban Kerja (BBK) maksimum dari pabrikan untuk memastikan operasi yang aman dan menghindari melebihi kapasitas angkat yang direkomendasikan.

Panduan Esensial untuk Klem Pengangkat

Obrigatório:

• Armazene e manuseie os grampos de elevação com cuidado.
• Periksa penjepit pengangkat dan aksesorisnya sebelum dan sesudah digunakan.
• Pastikan penjepit terpasang dengan kuat pada pelat baja dan, jika memungkinkan, masukkan sepenuhnya.
• Periksa apakah penjepit berada tepat di atas pusat gravitasi beban.
• Sebelum mengangkat, pastikan penjepit sudah terkunci sepenuhnya atau terpasang pada pelat baja.
• Selalu berhati-hatilah secara ekstrem untuk memastikan bahwa pelat baja didukung dengan benar sebelum melepaskan penjepit.

Dilarang:

• Jangan gunakan penjepit pengangkat pada pelat baja yang telah dikeraskan atau dipoles, kecuali jika dirancang khusus untuk itu.
• Jangan masukkan pengganjal di antara pelat baja dan cakar penjepit.
• Jangan mencoba mengangkat beberapa lembar baja sekaligus dengan satu penjepit.
• Jangan ubah orientasi muatan antara vertikal dan horizontal, kecuali penjepit tersebut secara khusus dirancang untuk tujuan itu.
• Jangan menerapkan beban pada penjepit pengangkat vertikal secara miring.
• Jangan memaksa kait peralatan pengangkat masuk ke lubang pengait penjepit.

Memilih Klem Angkat yang Tepat

Grampos pengangkat hadir dalam berbagai kapasitas dan desain. Mereka dapat memiliki tuas, mekanisme cam, rol, atau sekrup untuk memastikan pengikatan yang aman pada pelat baja. Saat memilih grampo pengangkat dan merencanakan pengangkatan, pertimbangkan faktor-faktor berikut:

• Jenis penjepit: tuas, cam, rol atau sekrup.
• Kapasitas beban dan ketebalan pelat baja.
• Jika diperlukan rantai pengangkat.

Nota 1: Beberapa desain penjepit, terutama yang menggunakan mekanisme cam (di mana gaya pengikatan awal diberikan oleh pegas), memiliki beban minimum dan ketebalan minimum pelat baja yang dapat diangkat dengan aman. Selalu konsultasikan petunjuk pabrik. Jika tidak ada panduan khusus, pastikan beban tidak kurang dari 20% dari SWL dan ketebalan pelat baja setidaknya 20% dari ketebalan maksimum pelat baja.

Nota 2: Beberapa jenis penjepit pengangkat dirancang untuk mengangkat pelat baja dari posisi horizontal ke vertikal. Dalam kasus ini, sangat penting untuk menggunakan rantai pengangkat guna memudahkan sambungan artikulasi antara penjepit dan kait pengangkat. Sangat disarankan menggunakan rantai pengangkat untuk menghindari beban kait diterapkan pada penjepit, yang dapat mengakibatkan pelepasan penjepit secara tidak sengaja.

Penyimpanan dan Penanganan Klem Angkat

Jangan pernah memasang kembali penjepit pengangkat yang rusak atau kotor. Selalu bersihkan dan periksa secara menyeluruh sebelum menyimpannya untuk memastikan fungsionalitas dan keamanannya.

Penjepit Angkat: Panduan Perawatan dan Keamanan

Perawatan dan Perhatian Umum

Klem pengangkat harus disimpan di lingkungan yang kering dan bersih untuk menghindari korosi. Hindari menjatuhkan atau melempar klem, karena hal ini dapat merusaknya.

Keamanan dalam Penggunaan Penjepit Angkat

• Jangan gunakan penjepit pengangkat atau aksesori yang rusak atau cacat.
• Kecuali ada petunjuk lain dari pabrikan, penjepit tidak boleh digunakan untuk mengangkat beban kurang dari 20% dari Beban Kerja Aman (SWL) maupun pelat baja dengan ketebalan kurang dari 20% dari ketebalan maksimum.
• Posisikan penjepit dengan benar pada muatan. Posisikan di pusat gravitasi pelat baja. Untuk pelat baja yang panjang dan rentan terhadap pembengkokan, gunakan dua penjepit, diposisikan secara merata di sekitar pusat gravitasi, bersama dengan batang pengangkat. Pastikan berat yang ditopang oleh satu penjepit tidak melebihi Beban Kerja Aman-nya.
• Jepit harus menggigit pelat baja sedalam mungkin.
• Jangan pernah meletakkan spacer di antara pelat baja dan rahang dan jangan mencoba mengangkat beberapa pelat baja dengan satu penjepit.
• Kecuali penjepit tersebut dirancang khusus untuk tujuan ini, jangan menggunakannya pada sudut terhadap tepi pelat baja atau untuk pengangkatan antara posisi vertikal dan horizontal.
• Jaga agar minyak, gemuk, dan kontaminan lainnya menjauh dari rahang, terutama yang memiliki bahan pengikat gesekan, untuk memastikan operasi yang aman dan efisien.

Inspeção e Manutenção em Uso

• Penjepit pengangkat harus dibersihkan secara teratur dan bagian yang bergerak harus dilumasi sesuai kebutuhan, kecuali dinyatakan lain oleh pabrikan.
• Pada tang dengan rahang halus yang dilapisi dengan bahan gesekan, pastikan pelumas tidak bersentuhan dengan bahan tersebut.
• Periksa penjepit pengangkat secara teratur. Jika ditemukan salah satu cacat berikut, minta pemeriksaan menyeluruh pada penjepit oleh profesional yang berkualifikasi:
  • Keausan, kerusakan, atau deformasi pada rahang tetap atau rahang bergerak.
  • Retakan atau perluasan struktur.
  • Pin dan sekrup yang longgar, aus, atau bengkok.
  • Material pengikat gesekan aus.
  • Tuas pengunci rusak atau tidak berfungsi.
  • Rosca pengencang yang terlalu kencang, miring atau rusak.
  • Korosi.
  • Tanda yang tidak terbaca.

Perhatian: Jangan mengikis atau mengasah gigi rahang, kecuali secara tegas diizinkan oleh pabrikan.
