Talha mit Stahlseilzug WRH Modell S

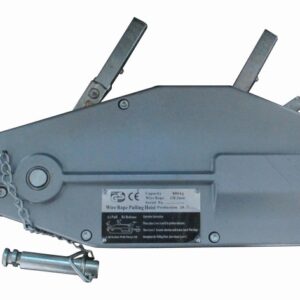

Stahlseilwinde (Tirfor) Modell WRH-S

Produktcode: 1902

Die Seilwinde aus Stahlseil Modell WRH-S ist eine robuste und vielseitige Winde mit einer langlebigen Stahlkonstruktion. Sie ist für verschiedene Aufgaben ausgelegt, wie Ziehen, Heben, Absenken und Fixieren von Lasten.

Diese Winde wurde entwickelt, um einfach zu bedienen, sicher und tragbar zu sein.

Optionale Modelle:

• 800kg x 20m
• 1600kg x 20m
• 3200kg x 20m

Produktübersicht

Die Seilwinde H-Lift WRH-S ist eine kompakte und leichte Einheit, ideal zum Heben, Ziehen und Spannen über lange Strecken. Die Winde wird durch ein Stahlseil betrieben, das durch eine Klemmeneinheit läuft. Eine doppelte Klemmeneinheit arbeitet abwechselnd, zieht das Stahlseil und hält es gespannt.

Hauptmerkmale:

• Jeder Winden wird vor dem Versand dynamisch mit dem 1,5-fachen der Nennkapazität getestet.
• Kompaktes und leichtes Design für einfache Bedienung.
• Robuste Konstruktion mit pulverbeschichteten und verzinkten Strukturkomponenten.
• Ausgestattet mit austauschbaren Schersicherungsstiften zur Vermeidung von Überlastung (3 Ersatzstifte enthalten).
• Enthält 20 Meter aufgewickeltes Stahlseil mit Verriegelungshaken. Maßgeschneiderte Längen auf Anfrage erhältlich.
• Ersatzteile verfügbar.
• Material: Hochwertiger Stahl.
• Em conformidade com a norma EN 13157.
• Sicherheitsfaktor: 4:1.

Especificações Técnicas

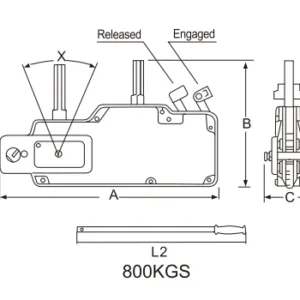

L1: Gesamtlänge (cm); L2: Breite (cm)

Produtos Relacionados

• Talha de Corrente Modelo CH-B
• Talha de Alavanca Modelo LH-A
• Manueller Transportwagen Modell PT-FA
• Ímã de Elevação Permanente Modelo PML

# Sicherer Gebrauch der Zugwinde mit Stahlseil

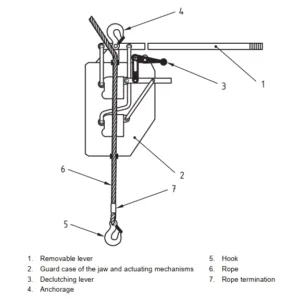

Der Seilzug mit Stahlseil (Greifzug) Es ist ein Gerät, das ein Kabel verwendet, um Lasten zu heben, zu senken und zu halten. Das Kabel wird von Greifern gehalten oder bewegt, und die menschliche Kraft wird durch einen Hebel oder mehrere Hebel angewendet.

Der Betriebszyklus umfasst die Hebe- und Senkbewegung aller relevanten Komponenten des Greiferseilzugs über eine minimale vertikale Strecke, die durch die Kabellänge bestimmt wird.

Die mechanische Festigkeit der Greifzugwinde muss durch geeignete Berechnungsmethoden überprüft werden. Der Sicherheitsfaktor Der Greifzugwagenheber muss mindestens sein 4:1.

Der Hubhebel muss mit einem Mechanismus ausgestattet sein, der die aufgebrachte Kraft begrenzt. Dieser Mechanismus muss die Hubkraft auf nicht mehr als das Doppelte der Nennlast.

Der Greifzug muss unterstützt 400 Zyklen unter Nennlast. Während dieses Prozesses dürfen keine Ausfälle, Teileaustausche oder Unterbrechungen auftreten, außer der notwendigen Schmierung des Kabels.

Empfehlungen:

• Lagern und handhaben Sie die Zugwinde mit Stahlseil korrekt.
• Überprüfen Sie die Maschine, das Kabel und das Zubehör vor der Benutzung und vor dem Verstauen.

Stellen Sie sicher, dass Sie das richtige und geeignete Kabel installieren und dass das Kabel frei von Verdrehungen oder Verwicklungen ist. Die Maschine muss gut am Kabel befestigt sein, um die beste Leistung zu erzielen.

• Während der Hebevorgänge darf die auf dem Gerät angegebene Sichere Arbeitslast (SWL, Safe Working Load – Sichere Arbeitslast) nicht überschritten werden. Bei Zugvorgängen stellen Sie sicher, dass die Zugkraft die angegebenen Grenzwerte nicht überschreitet.
• Verwenden Sie nur den mit der Maschine gelieferten angegebenen Bedienhebel. Verlängern Sie den Bedienhebel niemals mit einem Rohr oder anderem Zubehör, da dies Schäden verursachen oder dazu führen kann, dass der Sicherheitsstift aufgrund übermäßiger Belastung bricht.
• Versuchen Sie niemals, die Hebe- und Senkgriffe gleichzeitig zu bedienen.

Für Anwendungen von Personentransport, verwenden Sie nur Maschinen, die speziell für diesen Zweck entwickelt oder modifiziert wurden, und befolgen Sie die detaillierten Anweisungen des Lieferanten. Zusätzliche Sicherheitsausrüstung kann erforderlich sein.

Inspeção e Manutenção em Uso

Befolgen Sie die Wartungsanweisungen des Herstellers und integrieren Sie diese in einen Wartungsplan vor Ort, wobei standortspezifische oder umweltbedingte Faktoren berücksichtigt werden. Unzureichende Schmierung kann zu langsamer Bedienung oder vollständigem Ausfall der Maschine führen. Stellen Sie stets sicher, dass die Maschine gut geschmiert ist – eine Überölung einer Seilzugwinde ist unproblematisch.

Es ist wichtig, die Maschine und das Kabel regelmäßig zu überprüfen. Wenn eine der folgenden Fehler festgestellt wird
