Seilzug-Winde WRH-H für schwere Hebearbeiten

Tirfor aus Stahlseil Modell WRH-H

Seriennummer: 1901

Der Tirfor (Seilzug) aus Stahlseil Modell WRH-H ist ein tragbares und vielseitiges Gerät, das zum Heben, Ziehen, Absenken und Sichern schwerer Lasten entwickelt wurde.

Verfügbare Modelle:

• 800kg x 20m
• 1600kg x 20m
• 3200kg x 20m
• 5400kg x 20m

Descrição do Produto

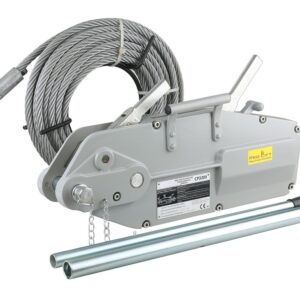

Tirfor aus Stahlseil H-Lift, Modell WRH-H – Konstruktion mit Aluminiumgehäuse

Der Tirfor aus Stahlseil H-Lift Modell WRH-H ist eine kompakte und leichte Winde, die zum Heben, Ziehen und Spannen von Lasten über lange Strecken entwickelt wurde. Sie arbeitet mit einem Stahlseil, das durch die Backen des Tirfor läuft. Die doppelten Backen arbeiten abwechselnd, um sicherzustellen, dass das Stahlseil während des gesamten Vorgangs gespannt bleibt.

Hauptmerkmale:

• Dynamischer Lasttest: Jeder Tirfor wird vor dem Versand mit einer dynamischen Prüflast von 1,5-facher Sicherer Arbeitslast (SAS) getestet (außer dem Modell 5400KG, das mit dem 1,25-fachen der Sicherer Arbeitslast (SAS) getestet wird).
• Kompakt und leicht: Einfach zu handhaben und zu transportieren.
• Langlebige Konstruktion: Verfügt über elektrostatische Lackierung und Strukturkomponenten mit Oberflächenbehandlung für höhere Haltbarkeit.
• Sicherheitsressourcen: Enthält einen austauschbaren Sicherheits-Schersplint zur Vermeidung von Überlastung (3 Ersatzsplinte enthalten).
• Cabo de Aço: Fornecido com 20 metros de cabo de aço enrolado e gancho com trava. Outros comprimentos disponíveis sob consulta.
• Gancho Giratório: Acessório opcional para maior conveniência.
• Materiais: Construção em alumínio e aço de alta resistência.
• Normas: Em conformidade com a norma EN 13157.
• Fator de Segurança: 4:1.

Spezifikationen

Palavras-chave: Tirfor de Cabo de Aço, Guincho de Tração por Cabo, Máquina de Tração por Cabo de Aço, Guincho de Elevação, Guincho de Tração.

## Especificações do Produto

WRH-H008

• Gesamtmaße (mm): 800
• L1 (cm): ≥52
• L2 (cm): 343
• Peso (kg): 8.3
• Tração (N): 6.2
• Altura de Elevação (mm): 6.3
• Velocidade de Elevação (m): 430
• Capacidade de Carga (kg): 240
• Dimensão A (mm): 60
• Dimensão B (mm): /
• Dimensão C (mm): 80
• Produktcode: 190100800

WRH-H016

• Gesamtmaße (mm): 1600
• L1 (cm): ≥55
• L2 (cm): 441
• Peso (kg): 11
• Tração (N): 11.8
• Altura de Elevação (mm): 12
• Velocidade de Elevação (m): 556
• Capacidade de Carga (kg): 270
• Dimensão A (mm): 68
• Dimensão B (mm): 80
• Dimensão C (mm): 120
• Produktcode: 190101600

WRH-H032

• Gesamtmaße (mm): 3200
• L1 (cm): ≥28
• L2 (cm): 441
• Peso (kg): 16
• Tração (N): 21.2
• Altura de Elevação (mm): 22.5
• Velocidade de Elevação (m): 666
• Capacidade de Carga (kg): 320
• Dimensão A (mm): 98
• Dimensão B (mm): 80
• Dimensão C (mm): 120
• Produktcode: 190103200

WRH-H054

• Gesamtmaße (mm): 5400
• L1 (cm): ≥30
• L2 (cm): 745
• Peso (kg): 20
• Tração (N): 56.5
• Altura de Elevação (mm): 35
• Velocidade de Elevação (m): 940
• Capacidade de Carga (kg): 410
• Dimensão A (mm): 160
• Dimensão B (mm): 88
• Dimensão C (mm): 135
• Produktcode: 190105400

Produtos Relacionados

• Talha de Corrente Tipo CH-B
• Tirfor Tipo LH-A
• Trole Manual Tipo PT-FA
• Ímã de Elevação Permanente Tipo PML

Sicherer Gebrauch des Tirfor mit Stahlseil

Der Tirfor mit Stahlseil ist ein Hebezeug, das Seile verwendet, um Hebe-, Senk- und Haltefunktionen von Lasten durch die Bewegung des Befestigungsmechanismus auszuführen.

Das Kabel wird durch manuelles Betätigen von Hebeln gespannt oder verschoben.

Betriebszyklus: Besteht aus einem Hebe- und einem Senkvorgang. Der minimale vertikale Abstand hängt von der Kabellänge ab und erfordert, dass dieses durch alle Komponenten des Befestigungsmechanismus der Winde geführt wird.

Mechanische Festigkeit: Die mechanische Festigkeit der Winde muss mit geeigneten Methoden berechnet werden, wobei ein Sicherheitsfaktor von mindestens 4:1 gewährleistet sein muss.

Begrenzung der Erhebung: Der Hubhebel muss über einen Kraftbegrenzer verfügen, um sicherzustellen, dass die aufgebrachte Kraft nicht das Doppelte der Nennkapazität überschreitet.

Durabilidade: Die Winde muss 400 Betriebszyklen unter ihrer Nennkapazität ohne Ausfälle, Ersatzteilbedarf oder Wartung aushalten.

Speicherung und Wartung von Tirfores

Geben Sie niemals Tirfor, Seile oder zugehörige Ausrüstungen beschädigt an den Lagerort zurück. Tirfor, Seile und zugehörige Ausrüstungen müssen vollständig gereinigt, getrocknet und vor Korrosion geschützt sein.

Ao armazenar cabos, certifique-se de que estejam devidamente enrolados em um carretel ou estrutura adequada, tomando cuidado para evitar qualquer torção. A máquina e o cabo devem ser armazenados em prateleiras dedicadas para evitar danos por contato direto com o chão.

Instalação e Calibragem

Siga as instruções de instalação e calibragem fornecidas pelo fornecedor, bem como as diretrizes gerais na documentação que acompanha.

Uso Seguro de Tirfores

• É proibido usar tirfores, cabos, polias e equipamentos relacionados defeituosos.
• Sempre inspecione a montagem do equipamento para garantir que os pontos de ancoragem e suspensão sejam seguros e capazes de suportar a carga.
• Certifique-se de que o cabo correto está sendo usado e que não haja torções ou nós. O tirfor deve estar corretamente alinhado com o cabo de aço.
• Não exceda a Carga de Trabalho Segura (SWL) nominal para operações de elevação. Para aplicações de tração, certifique-se de que a força de tração não exceda os limites especificados.
• Utilize sempre a alavanca de operação fornecida com o tirfor, e nunca a estenda com um tubo ou outro objeto. Força excessiva pode danificar a máquina ou causar falha nos pinos de segurança.
• Evite operar os manípulos de subida e descida simultaneamente.
• Para uso com pessoas, utilize um tirfor especificamente projetado ou adaptado para essa finalidade, seguindo as instruções do fabricante. Equipamentos de segurança adicionais *são* necessários.

Inspeção e Manutenção em Uso

Siga as instruções de manutenção do fabricante e incorpore-as no plano de manutenção do local, considerando quaisquer necessidades específicas decorrentes das condições do local ou operacionais. A lubrificação inadequada pode levar a um funcionamento errático ou à falha completa do tirfor. Sempre certifique-se de que a máquina esteja adequadamente lubrificada, sem excessos.

O tirfor de cabo de aço e o cabo devem ser inspecionados regularmente. Se algum dos seguintes problemas for detectado, a máquina deve ser entregue a uma pessoa qualificada para uma inspeção completa:

• Carcaça danificada ou deformada
• Pinos de segurança quebrados ou deformados
• Alavanca de operação torta ou deformada
• Diâmetro da polia incompatível com o cabo de aço
• Cabo inadequado instalado
• Cabo torcido, desgastado, corroído ou com fios rompidos
• Conexões da extremidade do cabo de aço danificadas, quebradas ou soltas
• Acessórios da extremidade danificados, deformados, rachados ou com ranhuras
• Unleserliche Markierungen
• Operação irregular
• Qualquer outro defeito visível ou problema operacional
