Spezifikationen für Ösenschrauben mit Schulter
Allgemeine Informationen:
- Pedido Mínimo: 1 Palette, 1 Tonne oder US$3.000
- Material: Hochfestes Stahl
- Acabamento: Feuerverzinkung
- Augenschraubengrößen: Von 1/4″ x 2″ Zoll bis 1-1/2″ x 15″ Zoll
- Processo de Fabricação: Forjado, Usinado, Temperado e Revenido
- Coeficiente de Segurança: 5:1
- Código HS: 732690
As principais características dos parafusos olhal com ombro são:
Os parafusos olhal com ombro são projetados com uma porca e uma haste longa com roscas grossas padrão unificadas (roscas UNC). O ombro do parafuso olhal ajuda a manter a resistência do olhal e da haste, evitando torções ou empenamentos. Essa estabilidade adicional o torna a escolha ideal para aplicações com carga angular, principalmente ao fixar em materiais mais espessos. Esses parafusos olhal atendem ou excedem a Norma ASME B3026, garantindo conformidade com os requisitos de identificação, ductilidade, fator de projeto, carga de prova e temperatura.
- Tamanhos Disponíveis: Variam de 1/4″ x 2″ a 1-1/2″ x 15″
- Carga Máxima de Trabalho (CMT): Varia de 500 lbs (libras) a 21.400 lbs
- Carga de Teste: 2 vezes a Carga Máxima de Trabalho
- Carga de Ruptura: 5 vezes o limite de carga de trabalho
Para obter mais informações sobre como selecionar o parafuso olhal certo, consulte nosso guia de compra completo.
Diretrizes de Segurança para Parafusos Olhal:
Para usar os parafusos olhal com segurança, siga estas instruções:
- Sempre alinhe o parafuso olhal com a eslinga. A aplicação de carga lateral pode causar o empenamento do parafuso olhal.
- Utilize arruelas entre o ombro do parafuso e a superfície de apoio para garantir o contato total com a superfície.
- Aperte a porca corretamente para fixá-la com segurança.
- Ao usar calços ou arruelas, certifique-se de que pelo menos 90% das roscas estejam em contato com o furo roscado.
- Conecte apenas uma perna da eslinga a cada parafuso olhal para evitar sobrecarga.
Termos de Envio e Pagamento:
Enviamos principalmente por via marítima para todo o mundo. Após a chegada da mercadoria ao porto, o desembaraço aduaneiro e a coleta são de sua responsabilidade. Pequenas encomendas urgentes também podem ser enviadas por via aérea. O pagamento pode ser feito por T/T ou L/C.

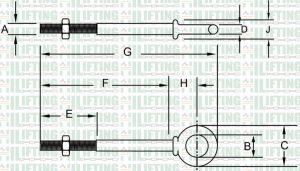

Dimensões do Parafuso Olhal com Haste Longa:
| Número da Peça | Diâmetro e Comprimento da Haste (polegadas) | WLL (lbs) | Peso por 100 (lbs) | Dimensões (polegadas) |
|---|---|---|---|---|
| hlt277000014021 | 1/4 x 2″ | 500 | 6.6 | A: 0.25, B: 0.5, C: 0.88, D: 0.19, E: 1.5, F: 2.94, G: 0.5, H: 0.47 |
| hlt277000014041 | 1/4 x 4″ | 500 | 9.1 | A: 0.25, B: 0.5, C: 0.88, D: 0.19, E: 2.54, F: 4.94, G: 0.5, H: 0.47 |
| hlt277051602145 | 5/16 x 2 1/4″ | 800 | 12.5 | A: 0.31, B: 0.62, C: 1.12, D: 0.25, E: 1.5, F: 2.25, G: 3.5, H: 0.69 |
| hlt277051604145 | 5/16 x 4 1/4″ | 800 | 18.8 | A: 0.31, B: 0.62, C: 1.12, D: 0.25, E: 2.54, F: 4.25, G: 5.5, H: 0.69 |
| hlt277003802123 | 3/8 x 2 1/2″ | 1200 | 21.4 | A: 0.38, B: 0.75, C: 1.38, D: 0.31, E: 1.5, F: 2.53, G: 3.97, H: 0.78 |
| hlt277003804123 | 3/8 x 4 1/2″ | 1200 | 25.3 | A: 0.38, B: 0.75, C: 1.38, D: 0.31, E: 2.54, F: 4.55, G: 5.97, H: 0.78 |
| hlt277001203141 | 1/2 x 3 1/4″ | 2200 | 42.6 | A: 0.51, B: 1.75, C: 0.38, D: 1.53, E: 3.25, F: 5.12, G: 10.91 |
| hlt277001200061 | 1/2 x 6″ | 2200 | 56.8 | A: 0,51, B: 1,75, C: 0,38, D: 3,67, E: 8,91, F: 10,91 |
| hlt277000058045 | 5/8 x 4″ | 3500 | 68.6 | A: 0,62, B: 1,25, C: 2,25, D: 0,52, E: 6,44, F: 1,31, G: 1,12 |
| hlt277000058065 | 5/8 x 6″ | 3500 | 102.4 | A: 0,62, B: 1,25, C: 2,25, D: 0,53, E: 8,44, F: 1,31, G: 1,12 |
| hlt277003404123 | 3/4 x 4 1/2″ | 5200 | 144.5 | A: 0,75, B: 1,5, C: 2,75, D: 0,62, E: 4,57, F: 7,44, G: 1,56 |
| hlt277003400063 | 3/4 x 6″ | 5200 | 167.5 | A: 0,75, B: 1,5, C: 2,75, D: 0,62, E: 6,89, F: 1,56, G: 1,38 |
| hlt277000078057 | 7/8 x 5″ | 7200 | 225.0 | A: 0,88, B: 1,75, C: 3,25, D: 0,75, E: 2,55, F: 8,46, G: 1,84 |
| hlt277000001061 | 1 x 6″ | 10000 | 366.3 | A: 1, B: 2,75, C: 0,88, D: 3,69, E: 12,97, F: 2,09 |
| hlt277000001091 | 1 x 9″ | 10000 | 422.5 | A: 1, B: 2,75, C: 0,88, D: 4,91, E: 12,97, F: 2,09 |
| hlt277001140081 | 1/4 x 8″ | 15200 | 650.1 | A: 1,25, B: 2,54, C: 4,5, D: 12,72, E: 2,47 |
| hlt277001140121 | 1/4 x 12″ | 15200 | 795.1 | A: 1,25, B: 2,54, C: 4,5, D: 16,72, E: 2,47 |
| hlt277001120151 | 1/2 x 15″ | 21400 | 1425.1 | A: 1,53, B: 5,5, C: 1,25, D: 15,20, E: 3,32 |
