Bei Rigging-Operationen, die Schäkel beinhalten, ist es entscheidend, den richtigen Schäkelt typ für Ihre Anwendung auszuwählen. Der richtige Schäkel gewährleistet sichere und effiziente Rigging-Operationen, sodass Sie Ihre Aufgaben ohne Zwischenfälle abschließen können.

Eine Schäkelschlinge ist ein Verbindungsglied in U-Form oder Kieferform, das zum Verbinden von Hebeschlingen, Stahldrahtseilen, Ketten und Seilen verwendet wird und für verschiedene Anwendungen im Bereich Rigging, Hebung, Zug und Heben geeignet ist.

Das Design mit abnehmbarem Stift macht es ideal für temporäre Hebevorgänge oder für schnelles Verbinden und Trennen.

Verschiedene Arten von Manilhas

Bevor wir uns mit den Typen befassen, wollen wir zunächst die Bestandteile einer Schäkel identifizieren: den Körper und den Bolzen. Es gibt verschiedene Typen, Stile und Größen von Schäkel, was die Wahl des idealen Schäkels für Ihre Rigging-Arbeit erschweren kann. Die Form des Schäkelkörpers beeinflusst seine potenziellen Einsatzmöglichkeiten erheblich. Hier beschreiben wir die wesentlichen Unterschiede zwischen den gebräuchlichsten Schäkeltypen.

Im Wesentlichen gibt es vier Arten von Schäkel, mit zwei Arten von Schäkelkörpern und zwei Arten von Schäkelbolzen.

1. Manillas in D versus Manillas mit Anker (oder Bogen)

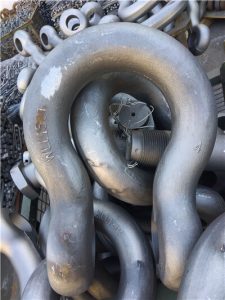

• Bogen-Schäkel/Anker-Schäkel: Diese Begriffe werden häufig synonym verwendet. Anker- oder Bogen-Schäkel haben eine größere abgerundete Form, die einen größeren Innenbereich bietet und es ermöglicht, Lasten aus verschiedenen Richtungen zu tragen, ohne erhebliche seitliche Spannungen zu erleiden. Dadurch eignen sie sich für mehrsträngige Anschlagmittel, das Verbinden von Anschlagmitteln mit Lastösen und das Aufnehmen breiterer Gurte.

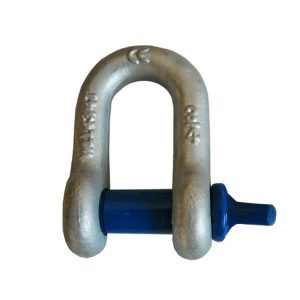

• Kettenlaschen/Laschen in D: Kettenschäkel, auch bekannt als D-Schäkel, erhalten ihren Namen aufgrund ihrer „D“-Form und werden häufig verwendet, um zwei Komponenten in einer Zuglinie zu verbinden. Bogen- oder Ankershäkeln werden häufiger verwendet, wenn mehrere Zubehörteile benötigt werden, da Seitenlasten und Torsionskräfte einen D-Schäkel verformen oder verbiegen können.

2. Arten von Bolzenschäkeln: Schäkel mit Schraubbolzen vs. Schäkel mit Gewindebolzen und Splint

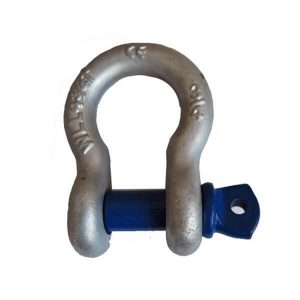

• Manillas mit Gewindestift: Schäkel mit Schraubbolzen sind ideal für die schnelle Verbindung oder Trennung von zwei Komponenten, wobei der Bolzen leicht einzusetzen und anzuziehen ist. Diese Schäkel haben ein geringeres Risiko, dass sich der Bolzen während des Hebens löst, werden jedoch nicht für dauerhafte oder langfristige Installationen empfohlen.

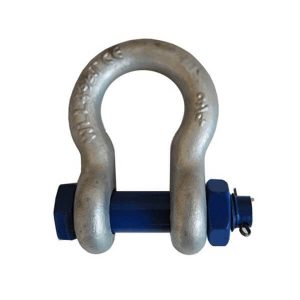

• Manillas mit Gewindebolzen und Splint: Auch bekannt als Schäkel mit Sicherungsstift, verwenden sie eine Kombination aus Schraube/Mutter/Splint, was sie sicherer macht, da sie sich während des Gebrauchs nicht lösen. Schäkel mit Gewindestift und Splint sind vielseitig einsetzbar und können in einer Vielzahl von Anwendungen verwendet werden, insbesondere beim Heben, wo ein gewöhnlicher Stift oder Gewindestift verwendet werden kann.

Ankerbögen mit Schraubbolzen werden für statische Lasten, Seitenlasten und Mehrbeinrichtungen verwendet, während Ankerbögen mit Schraubbolzen und Splint für Anwendungen geeignet sind, die Bewegung oder halbpermanente bis langfristige Verbindungen beinhalten.

Um mehr über die verschiedenen Arten von Manilhas zu erfahren, besuchen Sie unsere Blog em hqlifting.
