مشبك عارضة BCL مع حلقة كبيرة
رقم الصنف: 1503
نظرة عامة
تقدم مشابك العارضة من hqlifting حلاً موثوقًا وفعالًا لربط معدات الرفع بالعارضات. الميزة الرئيسية لهذا المشبك القابل للتعديل هي التثبيت الآمن على عوارض الصلب، عوارض I وعوارض H، دون الحاجة إلى الحفر أو اللحام.
وصف المنتج

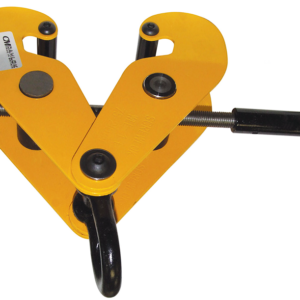

مشبك عارضة بحلقة كبيرة
- إنه نقطة تثبيت سريعة ومتعددة الاستخدامات في تطبيقات الرفع.
- مرن للغاية – مناسب للرفع أو السحب أو الاستخدام كنقطة تثبيت.
- يحتوي على محور رئيسي مع ضبط متعدد الاتجاهات، مما يسهل الاتصال ويضمن تثبيتًا آمنًا.

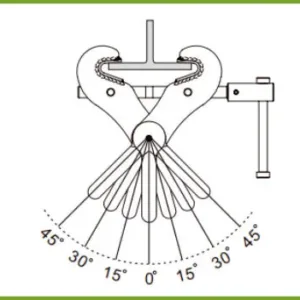

- يمكن استخدامه في زوايا تصل إلى 45° من العمودي. يتم تقليل حد حمل العمل عند استخدامه بزاوية بالنسبة للعمودي.
- يعرض تعزيزات في كلا الفكين، مما يضمن الاتصال المثالي مع العارضة وزيادة الالتصاق.
- مزود بحلقة في الجزء السفلي، مما يسهل الاتصال بمعدات الرفع.
- يحتوي على آلية لولبية للتركيب السريع.
- متوافق مع عرض عارضة متعددة.
- يسمح بضبطات سريعة وسهلة لتناسب معظم عوارض I وعوارض H.
- وفقًا لـ توجيه الآلات 2006/42/EC.
Especificações

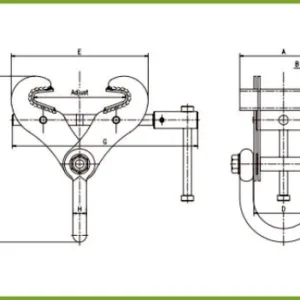

| رقم العنصر | القدرة (ط) | Carga de Teste (kN) | عرض العارضة القابل للتعديل (مم) | A (مم) | ب (مم) | د (مم) | الحد الأقصى. (مم) | السمك (مم) | G (مم) | الحد الأقصى لـ K (مم) | كحد أدنى. (مم) | ح (مم) | الوزن الصافي (كجم) | رمز المنتج |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BCL020A | 2 | 39.2 | 76-190 | 130 | 3 | 90 | 254 | 133 | 275 | 263 | 223 | 20 | 4 | 150302000 |
| BCL032A | 3.2 | 62.72 | 76-190 | 130 | 12 | 102 | 275 | 166 | 275 | 289 | 251 | 20 | 8 | 150303201 |
| BCL032B | 3.2 | 62.72 | 127-350 | 130 | 12 | 102 | 438 | 228 | 560 | 375 | 294 | 20 | 11.5 | 150303202 |
| BCL040A | 4 | 78.4 | 150-254 | 130 | 10 | 112 | 371 | 185 | 410 | 369 | 308 | 25 | 11 | 150304000 |
| BCL050A | 5 | 98 | 76-190 | 130 | 12 | 116 | 306 | 191 | 295 | 338 | 300 | 25 | 10 | 150305001 |
| BCL050B | 5 | 98 | 150-305 | 130 | 12 | 116 | 422 | 264 | 410 | 413 | 360 | 25 | 15 | 150305002 |
| BCL060A | 6 | 117.6 | 203-457 | 140 | 12 | 116 | 608 | 267 | 560 | 511 | 402 | 25 | 18.8 | 150306000 |
| BCL100A | 10 | 196 | 203-457 | 140 | 20 | 118 | 608 | 267 | 560 | 530 | 421 | 32 | 28 | 150310000 |
| BCL150A | 15 | 294 | 203-457 | 170 | 20 | 116.5 | 648 | 400 | 660 | 684 | 608 | 40 | 49.5 | 150315001 |
| BCL150B | 15 | 294 | 406-610 | 170 | 20 | 116.5 | 800 | 600 | 810 | 812 | 706 | 40 | 58.5 | 150315002 |
تقليل حد عبء العمل للحمل الجانبي
| زاوية العمودي | 0° | 0° إلى 15° | 15° إلى 30° | 30° إلى 45° |
|---|---|---|---|---|
| عامل تقليل الحمل | Nenhum | 17% | 34% | 50% |
لضمان الأداء والسلامة المثلى، من الضروري استخدامه بشكل صحيح مع مراعاة زاوية الاستخدام.
سعة ومواصفات المنتج
| موديلو | القدرة | 3 م | 4 م | 5 م |
|---|---|---|---|---|
| CL020A | 2T | N/A | N/A | N/A |
| BCL032A/BCL032B | 3.2ت | 2.66ت | 2.11ت | 1.6T |
| BCL040A | 4T | 3.3T | 2.6T | 2T |
| BCL050A/BCL050B | 5T | 4.1ت | 3.3T | 2.5 طن |
| BCL060A | 6T | 5T | 4T | 3T |
| BCL100A | 10طن | 8.3T | 6.6T | 5T |
| BCL150A/BCL150B | 15T | 12.4ت | 10طن | 7.5 طن |
المنتجات ذات الصلة
- دليل سلسلة طلحة (النموذج CH-B)
- رافعة مغناطيسية دائمة (نموذج PML)
- ترول سيمبلز (نموذج PT-CA)
- عربة النقل
الاستخدام الآمن لمشابك العارضة
مشابك عارضة H-Lift / مشابك لعارضة I
تعليمات الاستخدام الآمن:
- دائمًا:
- قم بتخزين المشابك والتعامل معها بشكل صحيح لضمان أداء يدوم طويلاً.
- افحص المشابك والإكسسوارات المتعلقة بها قبل كل استخدام وقبل التخزين.
- تحقق مما إذا كانت هيكل الدعم قويًا بما يكفي لتحمل الحمولة الكاملة ومناسبًا للتطبيق المحدد.
- تأكد من أن أبعاد المشبك تتوافق مع عرض العارضة وأنه مثبت بإحكام على الحافة.
- تأكد من أن المشبك يتحمل الحمولة الكاملة بأمان.
- ضع المشبك مباشرة فوق مركز ثقل الحمولة لضمان الاستقرار.
- أبداً:
- لا تستخدم مشابك عارضة غير معروفة أو غير معتمدة للرفع.
- استبدل البراغي أو الحلقات أو المكونات الأخرى دون استشارة المورد أولاً.
- لا ترمِ أو تترك مشابك العارضة تسقط، لأن ذلك قد يتلفها.
- استخدم دعامات العارضة في العوارض التالفة أو المشوهة.
- لا تجبر خطاف معدات الرفع على الحلقات أو الحلقات الدائرية.
- لا تستخدم مشابك العارضة بزاوية دون موافقة المورد.
كيفية اختيار مشبك العارضة الصحيح
تأتي مشابك العارضة بسعات وتصاميم مختلفة. بعضها قد يكون قابلًا للتعديل أو ثابتًا وقد يحتوي على حركة مقصية، قفل برغي أو تثبيت مشبك برغي. تم تصميم مشابك العارضة للتطبيقات المؤقتة أو الدائمة. عند اختيار مشبك العارضة المناسب، ضع في اعتبارك العوامل التالية:
- نوع المشبك: اختر بين النماذج القابلة للتعديل أو الثابتة، مع أنواع تثبيت مختلفة (مقص، برغي، إلخ).
- سعة وأبعاد العارضة: تحقق مما إذا كانت سعة ومقاييس المشبك مناسبة للعَارضة.
- التوافق مع العارضة: تحقق مما إذا كان المشبك مناسبًا لنوع العارضة المستخدمة.
- معدات الرفع: اختر مشبكًا متوافقًا مع جهازك.
- الاستخدام: حدد ما إذا كان المشبك سيُستخدم بشكل مؤقت أو دائم.
ملاحظة: عادةً ما تُستخدم مشابك العارضة لتوصيل معدات الرفع بالعارضات المعلقة، حيث تعمل كنقطة تعليق. يمكن أيضًا توصيل بعض التصاميم مباشرةً بالحمل، مما يوفر نقطة رفع. للتطبيقات الخاصة التي لا يغطيها هذا الدليل الإرشادي، يرجى استشارة المورد.
تخزين ومناولة دبابيس العارضة
يجب دائمًا تخزين مشابك العارضة في بيئة جافة ونظيفة لتجنب التآكل. تأكد من إعادة تركيب المثبتات فور إزالتها من العارضة. لا يجب أبدًا إعادة المشابك التالفة إلى التخزين.
لتجنب الأضرار، تجنب إسقاط أو رمي مشابك العارضة.
الاستخدام الآمن لمشابك العارضة
تعتمد السلامة في استخدام مشابك العارضة على متطلبات معدات الرفع المستخدمة. ومع ذلك، يجب دائمًا مراعاة الإرشادات التالية:
- لا تستخدم أبداً مشابك العارضة أو معدات الرفع أو الملحقات المعطوبة.
- تحقق من أن هيكل العارضة التي سيتم تعليق مشبك العارضة عليها سليم وقادر على تحمل الحمولة الكاملة بأمان. في حالة الشك، استشر متخصصًا لتأكيد ملاءمته.
- تحقق مما إذا كان مشبك العارضة مناسبًا للتطبيق. تأكد من أن حجم وشكل المشبك مناسبان للعارضة وأنه مثبت بشكل صحيح لتجنب التحميل الزائد الموضعي.
- يجب أن يكون جهاز الرفع متوافقًا مع مشبك العارضة. يجب أن تتناسب الملحقات، مثل الخطاطيف، بحرية مع نقاط اتصال المشبك، مثل الحلقات أو السلاسل.
- ضع المشبك مباشرة فوق مركز ثقل الحمولة. تجنب أن تتأرجح الحمولة أو تتعرض للشد بزاوية.
- عند استخدام مشبكين معًا، قد يكون من الضروري وجود معدات إضافية، مثل قضيب تعليق. الأهم هو التأكد من أن أي مشبك عارضة لا يتجاوز حمل العمل الآمن (CTS) الخاص به.
الفحص والصيانة أثناء الاستخدام
يجب تنظيف مشابك العارضة بانتظام ويجب تزييت أي قطع متحركة حسب الحاجة، ما لم تحدد تعليمات المورد خلاف ذلك.
الفحص اليومي أمر أساسي. في حال ملاحظة أي من الأعطال التالية، يجب فحص مشبك العارضة بواسطة شخص مؤهل:
- تآكل أو ضرر
- تشوه أو تشققات
- براغي مفكوكة
- تآكل
- علامات غير مقروءة
